BF42HSK48-1684
倍士福电机
标准混合式步进电机
2相
NEMA17 (42mm)
48mm
4线
1.8°
直线推杆
BF0220, BFDM420
接插件, 齿轮箱, 刹车
10台
| 型号： | |
|---|---|
| 项目 | 性能 |
| 步距角 | 1.8° |
| 温升 | 80℃max |
| 环境温度 | -20℃~+50℃ |
| 绝缘电阻 | 100 MΩ Min. ,500VDC |
| 电气强度 | 500VAC for 1minute |
| 径向间隙 | 0.02Max. (450g-load) |
| 轴向间隙 | 0.08Max. (450g-load) |
| 径向压力 | 28N (20mm from the flange) |
| 轴向压力 | 10N |
相数 | / | 2 |
| 步距角 | ° | 1.8 |
| 机身长度 | mm | 48 |
| 电流 | A | 1.68 |
| 电阻 | Ω | 1.65 |
| 电感 | mH | 2.8 |
| 静转矩 | kg.cm | 5 |
| 引线数 | No. | 4 |
| 转子惯量 | g.cm² | 68 |
| 重量 | kg | 0.38 |
| 适配驱动 | / | BF0220 / BFDM420 |
| 可选配件 | / | 接插件、齿轮箱、编码器、刹车、一体机 |

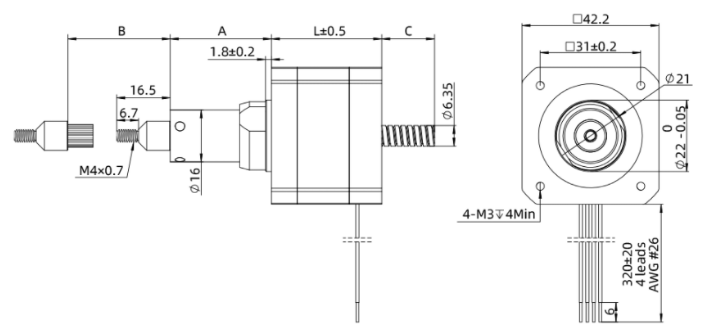

| 尺寸A: mm | 行程B: mm | 尺寸C: mm | |
| L=34.1 | L=48.1 | ||
| 18.5 | 12.7 | 3.6 | 0 |
| 24.85 | 19.05 | 9.95 | 4.95 |
| 31.2 | 25.4 | 16.8 | 11.3 |
| 37.55 | 31.75 | 22.65 | 17.65 |
| 43.9 | 38.1 | 29 | 24 |
| 56.6 | 50.8 | 41.7 | 36.7 |
| 69.3 | 63.5 | 54.4 | 49.4 |
