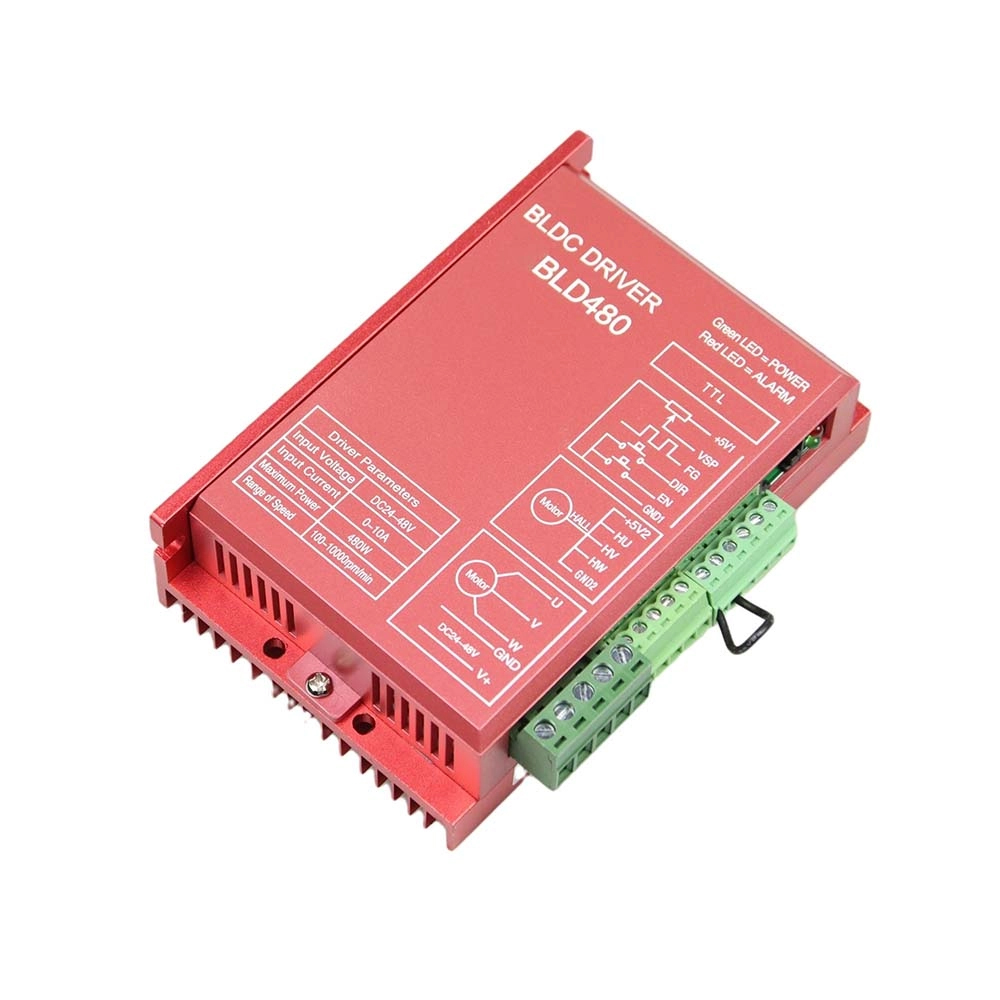

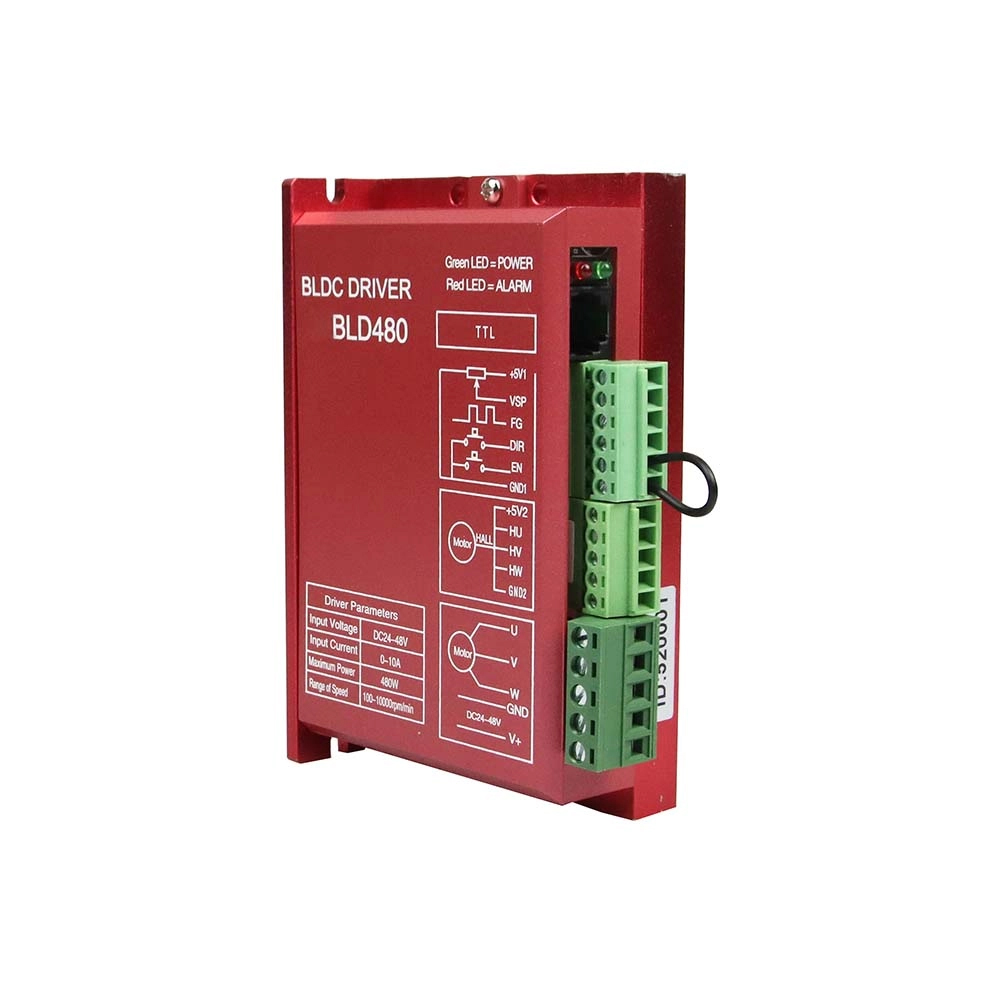

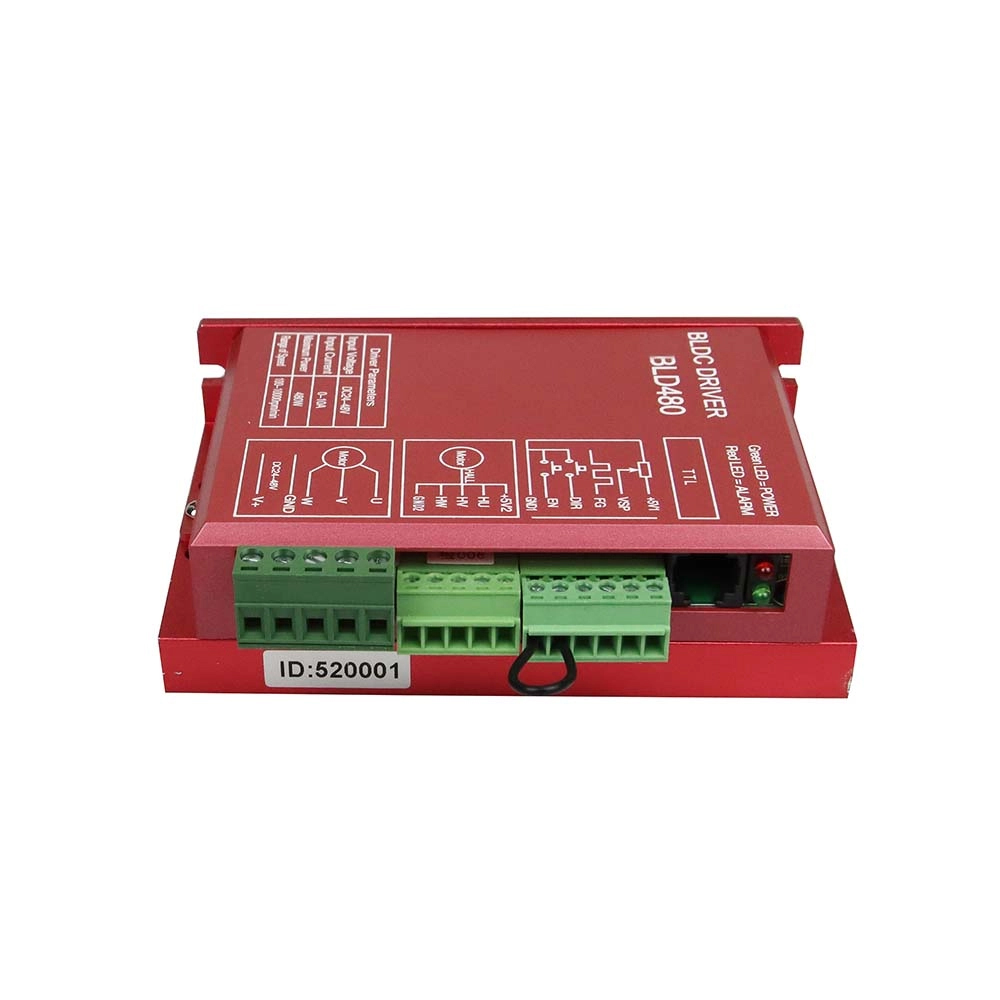

BFBLD480 480W 无刷直流电机驱动器

最大输入电流

不大于 10 A

（根据电机和额定负载）

最大功率

最大480W（严禁过功率电机）

绝缘电阻

一般温度>500MΩ

绝缘强度

一般温度和压力0.5KV，1微

环境

条件

避免灰尘、油雾和腐蚀性气体

温度

0°C~+50°C

湿度

<80%RH，无冷凝，无霜

振动

<0.5G（4.9m/s2）10Hz-60Hz

（非连续运行）

预留温度

-20°C~+65°C

大小

118毫米X75.5毫米X34毫米

重量

118毫米X75.5毫米X34毫米

指示灯

权力

如果绿色电源指示灯亮起，则表示电源正常。

ALM

如果红色状态指示灯慢闪，则表示等待;快速闪光意味着作;它总是亮起表示故障或离线;

RS232通讯端口

TTL

可与外部速度显示板连接，显示速度。它还可以访问计算机来设置驱动器参数。详细信息显示在调试软件说明中

控制信号端口

+5对1

控制信号功率+（内部功率输出）

VSP

外部调速信号控制方式：（1）通过连接电位器改变VSP，即可完成0~100%调速。范围为0-5V;

（2）PWM调速：正极与VSP连接，负极与GND1连接，通过VSP输入频率改变占空比，速度变化，范围为10-300Hz

盖瑞

电机速度脉冲输出是测量该信号的频率。然后将其转换为实际的电机转速。

迪尔

旋转方向由高低电平控制，电机正向：与GND1连接，电机反转（逆时针）;无 GND1 或连接 +5V，电机正向（顺时针）

CN

EN与GND1连接，电机可以工作（在线状态）;没有连接或高电杆，电机无法工作（离线状态和红灯继续工作）

接地1

控制信号的电源

霍尔控制端口

+5对2

+ 电机霍尔功率

胡

霍尔传感器信号胡。

高压

霍尔传感器信号 HV。

硬件

霍尔传感器信号硬件。

接地2

电机的霍尔电源

电机和动力

U、V、W

电机的三相输出信号

GND、V+

GND、V+代表直流电。输入电源为DC18V~50V。（板显示DC24V-48V）

速度信号输出

（FG）

驱动器提供电机转速脉冲信号，与电机转速成正比，脉冲输出方式：RPUP 4.7k，集电极开路输出

1、电机转速（RPM）=F÷N×60

F = 按频率表在 FG 脚上实际测量的频率电流

N = 极对数，2 极电机，N = 2;4 极电机，N = 4

例如：用户选择 4 极电机。当输出FG信号为200Hz时，电机转速=200÷4×60=3000r/min。

电机正负信号（DIR）

通过控制高低电平的DIR来控制电机的正反转。

注意：电机高速时突然转向，为避免损坏电机和设备，当DIR变换单时，必须使电机停止运转2s，然后改变电机方向，将转速提高到设定值。

启动/停止信号（EN）

通过控制高低电平的EN来控制电机的停止和运行。当EN低电平时，电机运行;当EN处于高电平或未连接时，电机停止工作，红灯继续工作。功耗小于或等于20MA。

故障值：EN和GND短路。
