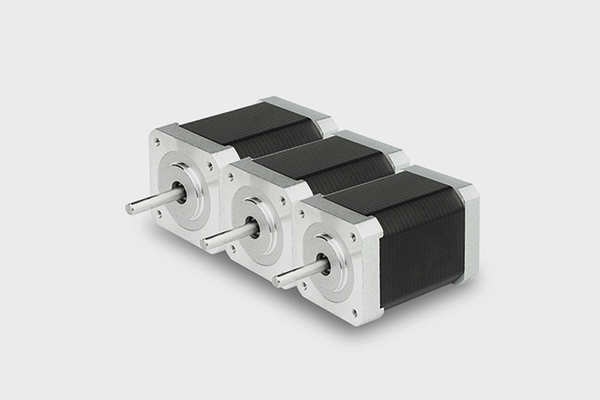

步进电机的驱动本质是通过按特定顺序给电机绕组通断电流，利用电磁力驱动转子 “分步” 转动的过程。它需要一套完整的驱动系统协同工作，核心是将电脉冲信号精准转化为机械位移（角位移或线位移），每输入一个脉冲，电机转子就转动一个固定的角度（即 “步距角”）。
1 步进电机驱动系统的核心组成
步进电机无法直接由低压弱电信号（如单片机、PLC 输出）驱动，必须通过 “控制器 + 驱动器 + 步进电机” 三者配合，构成完整驱动系统。三者的分工如下：
组件 | 核心功能 | 常见实现载体 |
|---|
控制器 | 发出 “指令信号”：包括脉冲信号（控制转动角度 / 速度）、方向信号（控制正反转）、使能信号（控制电机启停）。 | 单片机（STM32、Arduino）、PLC、运动控制卡 |
驱动器 | 接收控制器的弱电信号，将其放大为高压大电流信号，驱动电机绕组通电；同时实现电流调节、细分等功能。 | 专用步进电机驱动器（如 TB6600、A4988） |
步进电机 | 核心执行部件：内部有定子绕组和转子（永磁体或磁阻式），通过绕组换相产生电磁转矩带动转子转动。 | 两相（4 线 / 6 线）、三相步进电机等 |
2 核心驱动原理：绕组换相与脉冲对应
步进电机的转动依赖定子绕组的周期性通电切换（换相），利用 “同性相斥、异性相吸” 的电磁原理拖动转子转动。不同类型的
步进电机（如两相、三相），绕组换相顺序不同，但核心逻辑一致：一个脉冲对应一次绕组换相，一次换相对应转子转动一个 “步距角”。
以最常见的两相四线步进电机为例，其定子有 A、B 两组绕组（每组含两个相反的线圈，如 A+、A - 和 B+、B-），转子为永磁体。驱动时需按固定顺序给绕组通电，具体分为 “单极性驱动” 和 “双极性驱动”：
2.1 双极性驱动（最常用，驱动器多采用）
通过控制绕组电流的正反转实现换相，通电顺序为 A+→B+→A-→B-（四拍驱动），每拍对应转子转动一个基础步距角（如 1.8°）。
第 1 拍：A + 通电→转子 N 极对准 A+，S 极对准 A-（转子转动 0°）；
第 2 拍：B + 通电→转子 N 极转向 B+，转动 1.8°；
第 3 拍：A - 通电→转子 N 极转向 A-，再转动 1.8°；
第 4 拍：B - 通电→转子 N 极转向 B-，再转动 1.8°；
循环上述过程，转子持续转动；若反向通电（如 A-→B-→A+→B+），则转子反转。
2.2 细分驱动（提升精度与平稳性）
基础的 “四拍驱动” 步距角较大（如 1.8°），若需更高精度（如 0.9°、0.45°），可通过驱动器的 “细分功能” 实现。细分的本质是将 “一步” 拆分为多步，通过控制绕组电流的渐变（而非突变通断），让转子在两个基础步距之间 “分步移动”。
例如，将 1.8° 的步距角细分为 8 细分后，每个脉冲对应转子转动 0.225°，此时通电顺序从 4 拍扩展为 32 拍（每拍电流按正弦规律变化），转动更平稳、噪音更低。
3 关键驱动参数与控制逻辑
3.1 核心控制信号（控制器→驱动器）
驱动器需接收 3 个关键信号才能正常工作，均为低压逻辑信号（如 5V）：
3.1.1 脉冲信号（PUL）
控制转动角度和速度。
角度：脉冲数 × 步距角（细分后）= 总转动角度（如 1000 个脉冲 × 0.18°= 180°）；
速度：脉冲频率（Hz）决定转速（频率越高，转速越快）。
3.1.2 方向信号（DIR）
控制正反转。高电平 / 低电平对应不同转向（可通过驱动器拨码设置）。
3.1.3 使能信号（ENA）
控制电机启停。高电平（或低电平）时电机锁定（绕组通电，转子无法转动），反之解锁驱动。
3.2 驱动器的核心调节
驱动器上通常有拨码开关或电位器，用于设置关键参数：
电流调节：根据电机额定电流设置，避免过载烧毁电机；
细分倍数：设置 1/2、1/4、1/8、1/16 等细分，匹配精度需求；
衰减模式：调节电流下降速度，优化高速转动时的力矩。
4 驱动方式分类
根据控制逻辑和反馈机制，
步进电机驱动主要分为两类：
驱动方式 | 原理 | 优点 | 缺点 | 适用场景 |
|---|
开环驱动 | 控制器仅发送脉冲，不检测转子实际位置，依赖 “脉冲数 = 转动步数” 的对应关系。 | 结构简单、成本低、响应快。 | 无反馈，负载过载时易 “丢步”（脉冲数≠实际转动步数）。 | 精度要求不高的场景（如 3D 打印机、小型传送带）。 |
闭环驱动 | 在开环基础上增加 “编码器”（检测转子实际位置），控制器对比指令位置与实际位置，动态补偿脉冲。 | 无丢步、精度高、负载能力强。 | 结构复杂、成本高。 | 高精度场景（如 CNC 机床、精密定位平台）。 |
5 驱动流程总结（以开环为例）
参数设置：通过驱动器拨码设置细分倍数、额定电流，匹配电机型号；
信号连接：将控制器的脉冲（PUL）、方向（DIR）、使能（ENA）引脚连接到驱动器对应接口；
指令输出：控制器按需求输出脉冲信号（确定角度 / 速度）和方向信号（确定转向）；
功率放大：驱动器接收弱电信号，放大为高压大电流，按顺序给电机绕组换相；
电机转动：绕组换相产生电磁转矩，带动转子按步距角转动，实现精准位移。
总之，步进电机的驱动核心是 “脉冲信号→绕组换相→机械位移” 的精准转换，其精度和可靠性依赖于控制器的指令准确性、驱动器的放大性能以及电机本身的结构设计。
