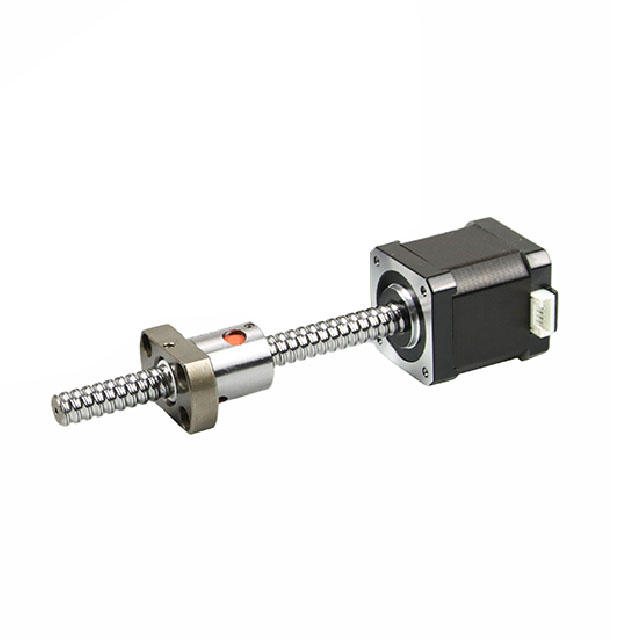

BF42HSB34-1334
倍士福电机
标准混合式步进电机
2相
NEMA17 (42mm)
34mm
4线
1.8°
滚珠丝杆
BF0220, BFDM420
接插件, 齿轮箱, 编码器, 刹车
10台
| 型号： | |
|---|---|
| 项目 | 性能 |
| 步距角 | 1.8° |
| 温升 | 80℃max |
| 环境温度 | -20℃~+50℃ |
| 绝缘电阻 | 100 MΩ Min. ,500VDC |
| 电气强度 | 500VAC for 1minute |
| 径向间隙 | 0.02Max. (450g-load) |
| 轴向间隙 | 0.08Max. (450g-load) |
| 径向压力 | 28N (20mm from the flange) |
| 轴向压力 | 10N |
相数 | / | 2 |
| 步距角 | ° | 1.8 |
| 机身长度 | mm | 34 |
| 电流 | A | 1.33 |
| 电阻 | Ω | 2.1 |
| 电感 | mH | 2.5 |
| 静转矩 | kg.cm | 2.6 |
| 引线数 | No. | 4 |
| 转子惯量 | g.cm² | 34 |
| 重量 | kg | 0.22 |
| 适配驱动 | / | BF0220 / BFDM420 |
| 可选配件 | / | 接插件、齿轮箱、编码器、刹车、一体机 |

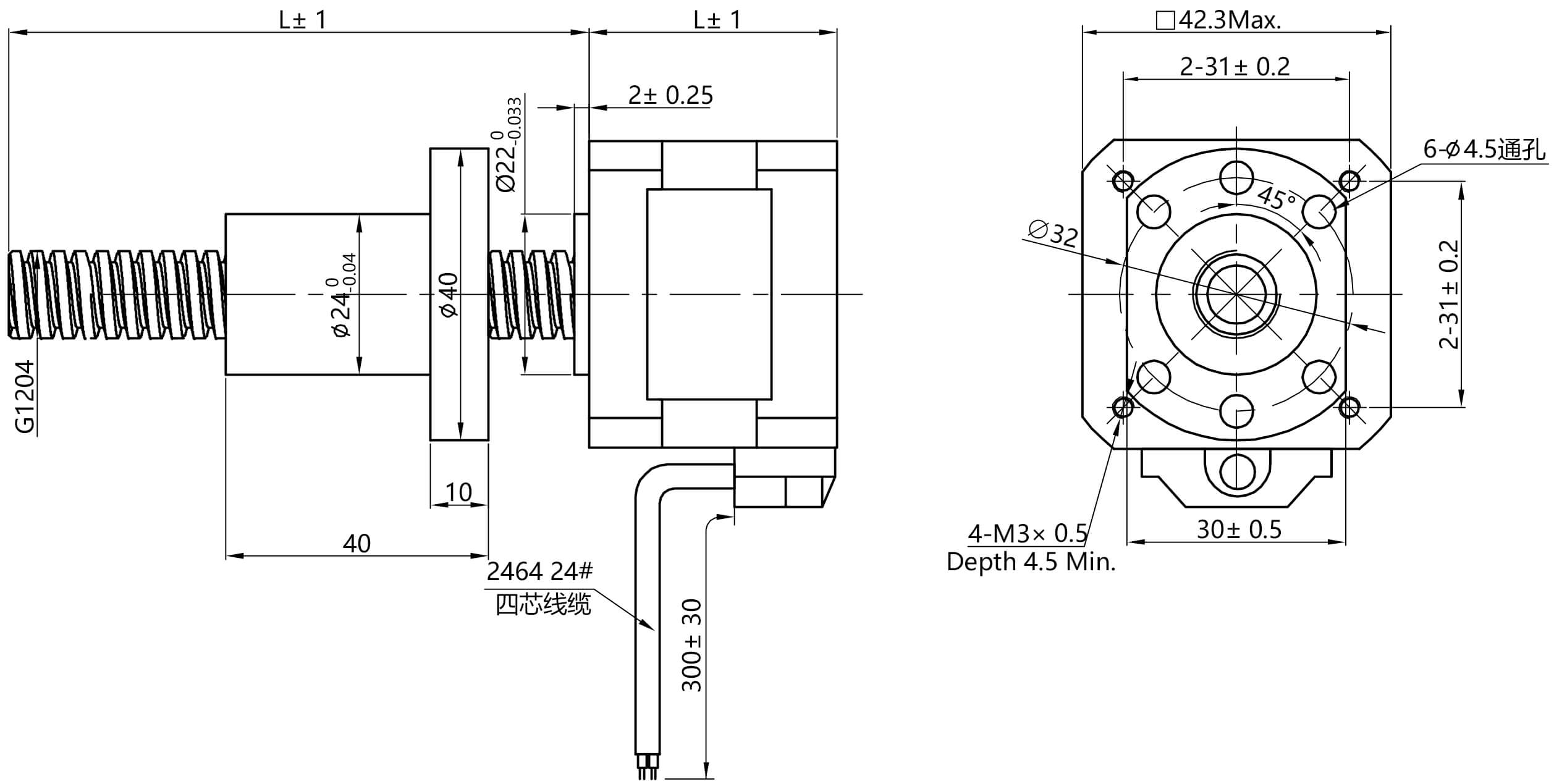

| 型号 | 外径 | 导程 | 头数 | 球径 |
| G0801 | 8 | 1 | 1 | 0.8 |
| G0802 | 8 | 2 | 1 | 1.2 |
| G1002 | 10 | 2 | 1 | 1.2 |
| G1004 | 10 | 4 | 1 | 2 |
| G1202 | 12 | 2 | 1 | 1.2 |
| G1204 | 12 | 4 | 1 | 2.5 |
| G1604 | 16 | 4 | 1 | 2.381 |
