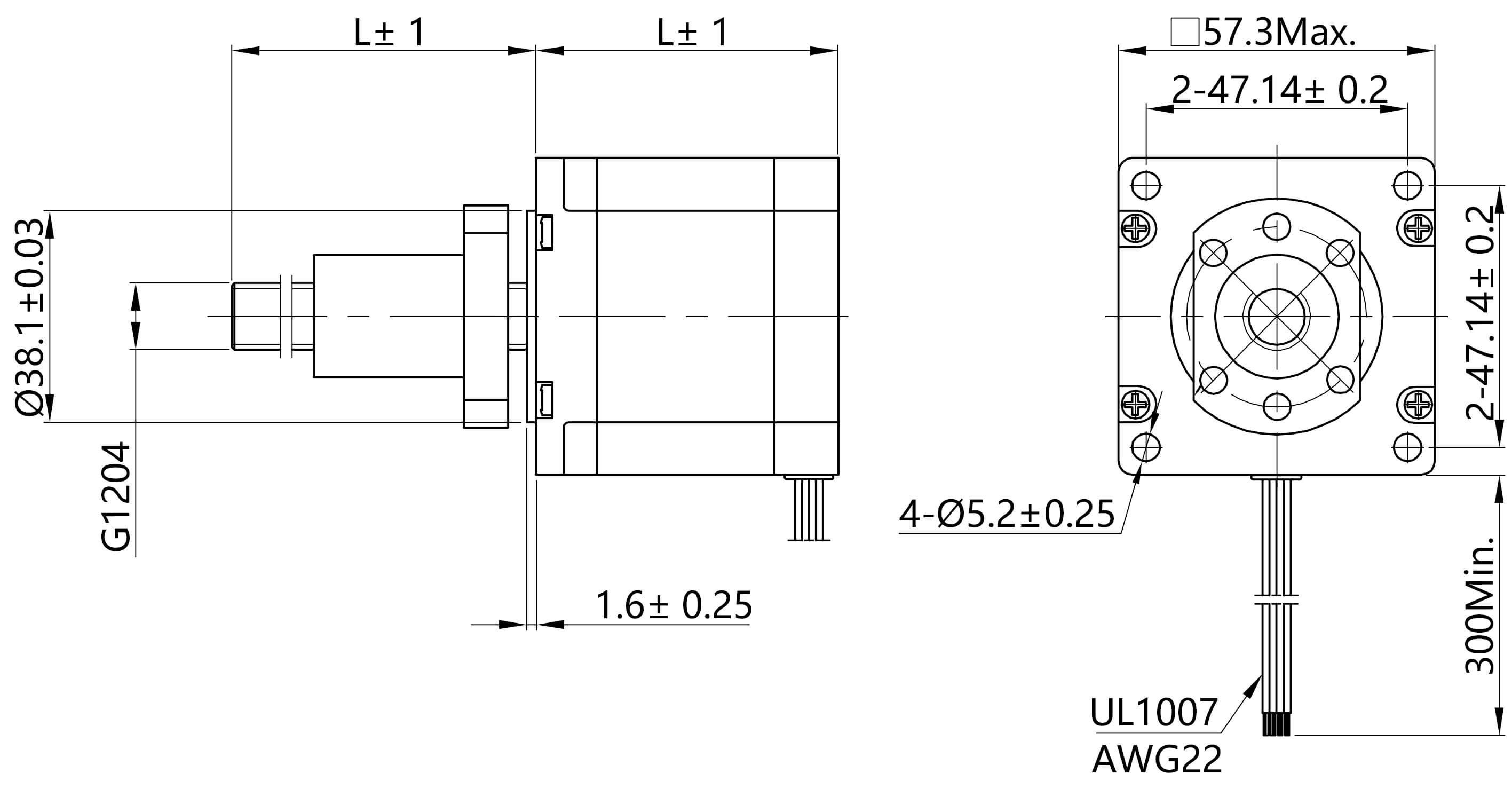

BF57HSB51-2804
倍士福电机
标准混合式步进电机
2相
NEMA23 (57mm)
51mm
4线
1.8°

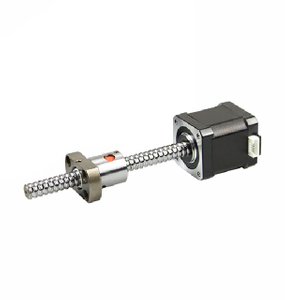

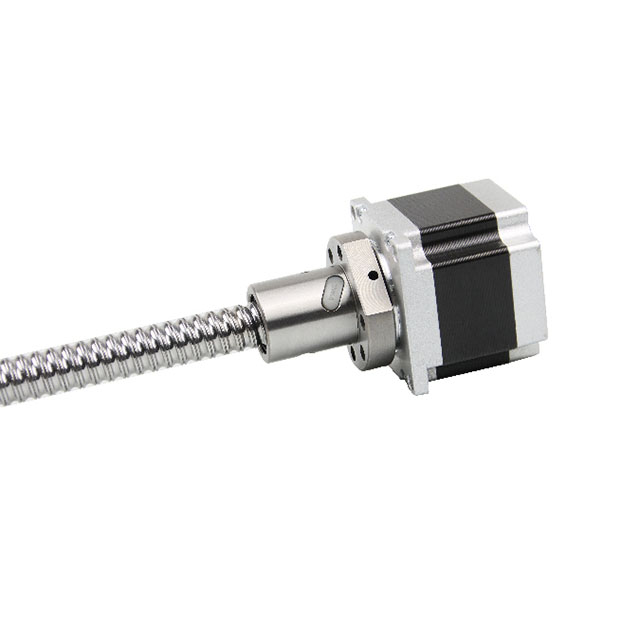

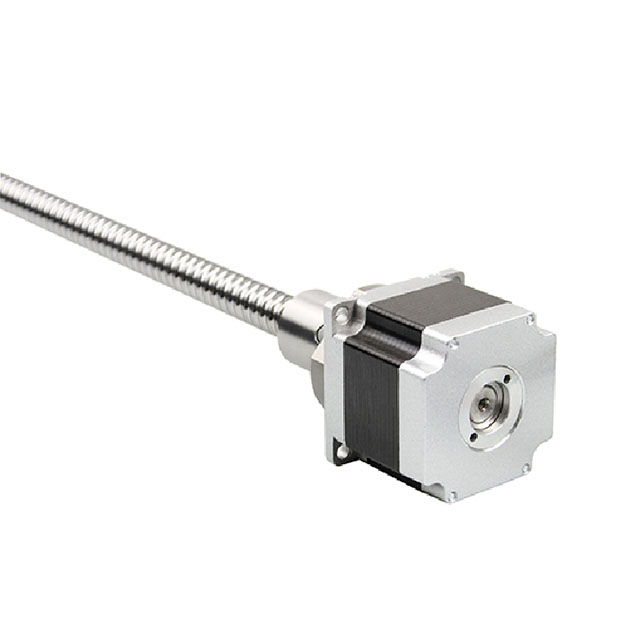

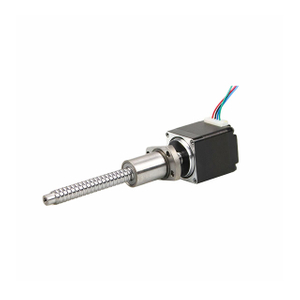

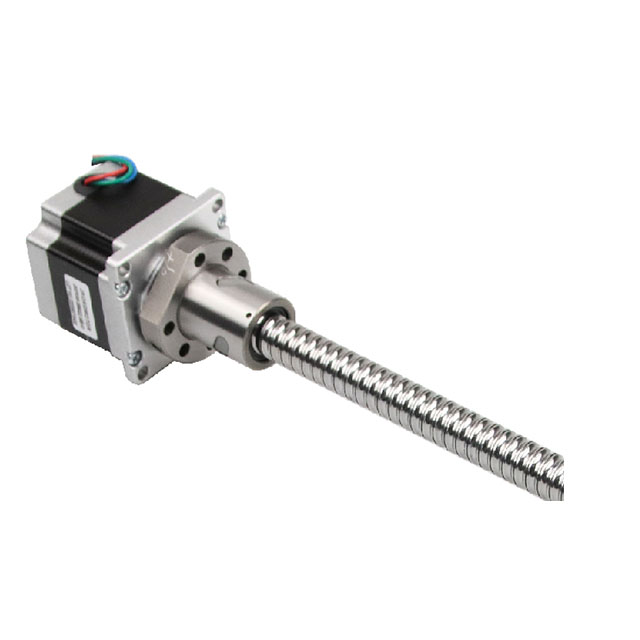

滚珠丝杆
BFDM542, BFDM556, BFD5056S
接插件, 齿轮箱, 编码器, 刹车
10台
| 型号： | |
|---|---|
| 项目 | 性能 |
| 步距角 | 1.8° |
| 温升 | 80℃max |
| 环境温度 | -20℃~+50℃ |
| 绝缘电阻 | 100 MΩ Min. ,500VDC |
| 电气强度 | 500VAC for 1minute |
| 径向间隙 | 0.02Max. (450g-load) |
| 轴向间隙 | 0.08Max. (450g-load) |
| 径向压力 | 75N (20mm from the flange) |
| 轴向压力 | 15N |
相数 | / | 2 |
| 步距角 | ° | 1.8 |
| 机身长度 | mm | 51 |
| 电流 | A | 2.8 |
| 电阻 | Ω | 0.83 |
| 电感 | mH | 2.2 |
| 静转矩 | N.m | 1 |
| 引线数 | No. | 4 |
| 转子惯量 | g.cm² | 230 |
| 定位转矩 | g.cm | 300 |
| 重量 | kg | 0.59 |
| 电机轴 | / | 滚珠丝杆 |
| 适配驱动 | / | BFDM542 / BFD5056S / BFDM556 |
| 可选配件 | / | 接插件、齿轮箱、编码器、刹车、一体机 |
| 型号 | 外径 | 导程 | 头数 | 球径 |
| G0801 | 8 | 1 | 1 | 0.8 |
| G0802 | 8 | 2 | 1 | 1.2 |
| G1002 | 10 | 2 | 1 | 1.2 |
| G1004 | 10 | 4 | 1 | 2 |
| G1202 | 12 | 2 | 1 | 1.2 |
| G1204 | 12 | 4 | 1 | 2.5 |
| G1604 | 16 | 4 | 1 | 2.381 |
