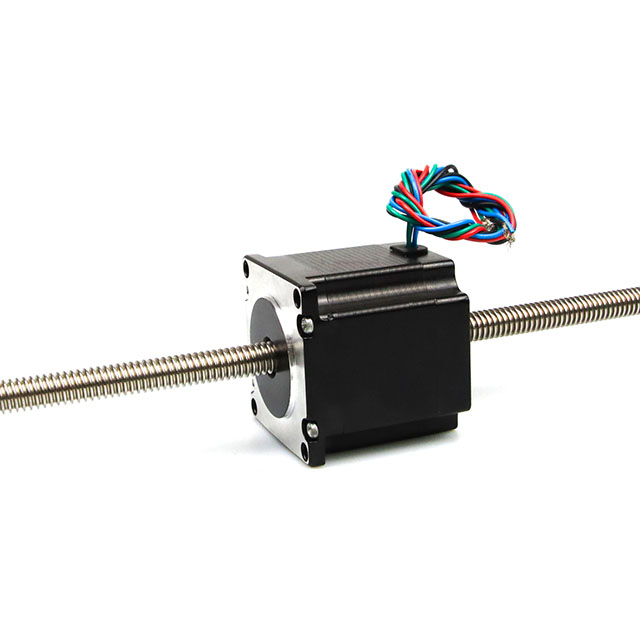

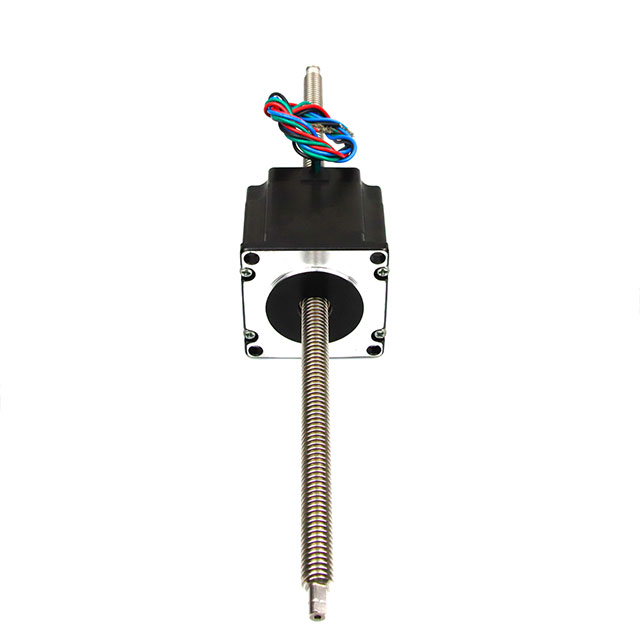

BF57HSC76-2804
倍士福电机
标准混合式步进电机
2相
NEMA23 (57mm)
76mm
4线
1.8°
贯通丝杆
BFDM542, BFDM556, BFD5056S
接插件, 齿轮箱, 编码器, 刹车
10台
| 型号： | |
|---|---|
| 项目 | 性能 |
| 步距角 | 1.8° |
| 温升 | 80℃max |
| 环境温度 | -20℃~+50℃ |
| 绝缘电阻 | 100 MΩ Min. ,500VDC |
| 电气强度 | 500VAC for 1minute |
| 径向间隙 | 0.02Max. (450g-load) |
| 轴向间隙 | 0.08Max. (450g-load) |
| 径向压力 | 75N (20mm from the flange) |
| 轴向压力 | 15N |
相数 | / | 2 |
| 步距角 | ° | 1.8 |
| 机身长度 | mm | 76 |
| 电流 | A | 2.8 |
| 电阻 | Ω | 1.1 |
| 电感 | mH | 3.6 |
| 静转矩 | N.m | 1.89 |
| 引线数 | No. | 4 |
| 转子惯量 | g.cm² | 440 |
| 定位转矩 | g.cm | 600 |
| 重量 | kg | 1.1 |
| 电机轴 | / | 贯通丝杆 |
| 适配驱动 | / | BFDM542 / BFD5056S / BFDM556 |
| 可选配件 | / | 接插件…… |
| 丝杆直径 | 丝杆导程 | 丝杆螺距 | 步长 | 丝杆直径 | 丝杆导程 | 丝杆螺距 | 步长 |
| mm | mm | mm | mm | mm | mm | mm | mm |
| Tr8 | 0.5 | 0.5 | 0.0025 | Tr9.525 | 0.635 | 0.635 | 0.003175 |
| 2 | 2 | 0.01 | 1.27 | 1.27 | 0.00635 | ||
| 4 | 2 | 0.02 | 1.5875 | 1.5875 | 0.0079375 | ||
| 8 | 2 | 0.04 | 2.54 | 2.54 | 0.0127 | ||
| 12 | 2 | 0.06 | 5.08 | 2.54 | 0.0254 | ||
| 20 | 2.5 | 0.1 | 6.35 | 3.175 | 0.03175 | ||
| Tr10 | 2 | 2 | 0.01 | 10.16 | 1.12 | 0.0508 | |
| 4 | 2 | 0.02 | 12.7 | 3.175 | 0.0635 | ||
| 10 | 2 | 0.05 | 25.4 | 3.175 | 0.127 | ||
| 12 | 3 | 0.06 | |||||
