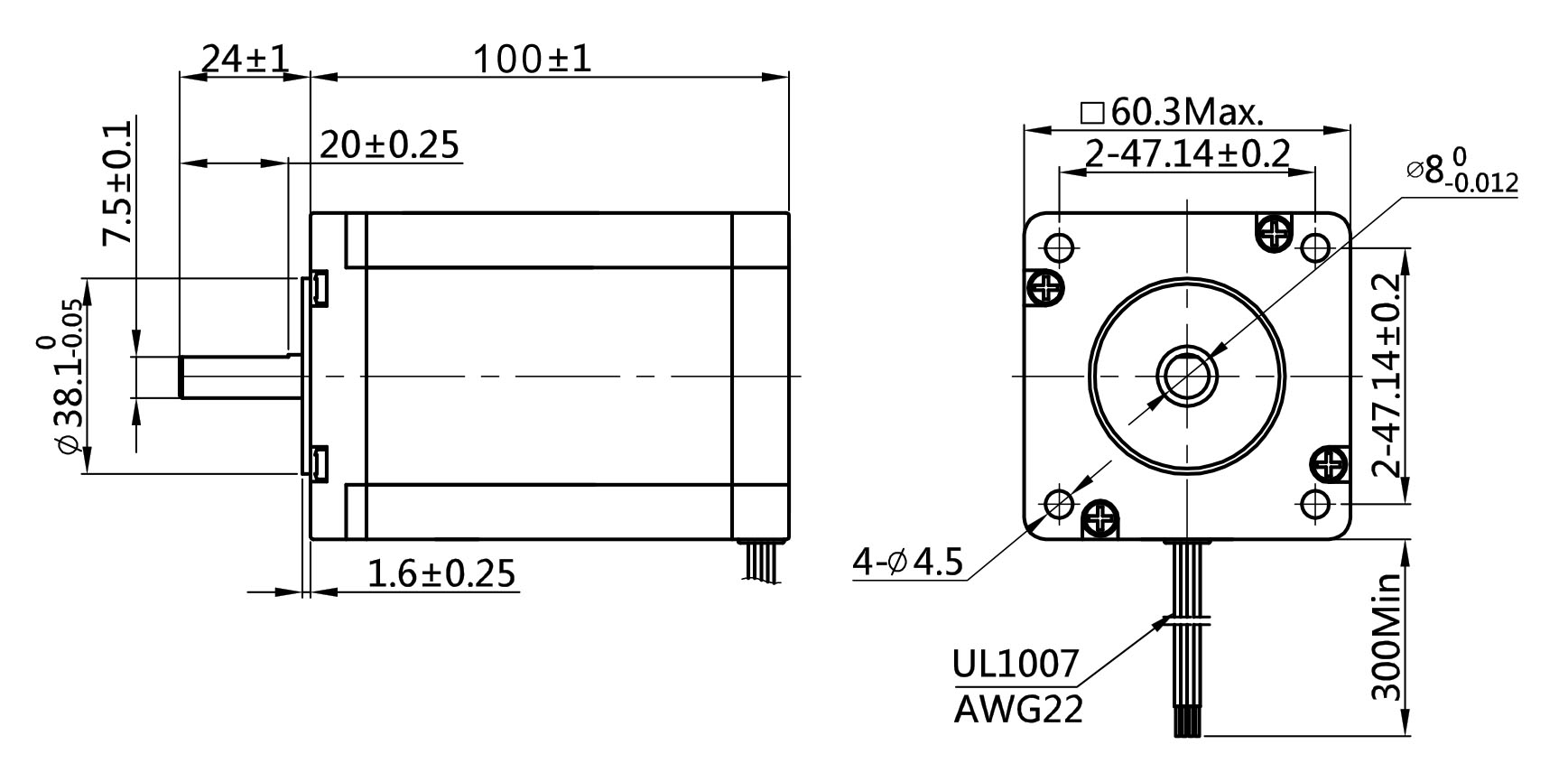

BF60HS100-2804
倍士福电机
标准混合式步进电机
2相
NEMA24 (60mm)
100mm
4线
1.8°
圆轴
BFDM542, BFDM556, BFD5056S
接插件, 齿轮箱, 编码器, 刹车, 减速箱
10台
| 型号： | |
|---|---|
| 项目 | 性能 |
| 步距角 | 1.8° |
| 温升 | 80℃max |
| 环境温度 | -20℃~+50℃ |
| 绝缘电阻 | 100 MΩ Min. ,500VDC |
| 电气强度 | 500VAC for 1minute |
| 径向间隙 | 0.02Max. (450g-load) |
| 轴向间隙 | 0.08Max. (450g-load) |
| Max径向压力 | 75N (20mm from the flange) |
| Max轴向压力 | 15N |
相数 | / | 2 |
| 步距角 | ° | 1.8 |
| 机身长度 | mm | 100 |
| 电流 | A | 2.8 |
| 电阻 | Ω | 1.6 |
| 电感 | mH | 6.4 |
| 静转矩 | N.m | 4 |
| 引线数 | No. | 4 |
| 转子惯量 | g.cm² | 980 |
| 定位转矩 | g.cm | 1100 |
| 重量 | kg | 1.7 |
| 电机轴 | / | 圆轴 |
| 适配驱动 | / | BFDM542 / BFD5056S / BFDM556 |
| 可选配件 | / | 接插件、齿轮箱、编码器、刹车 |
